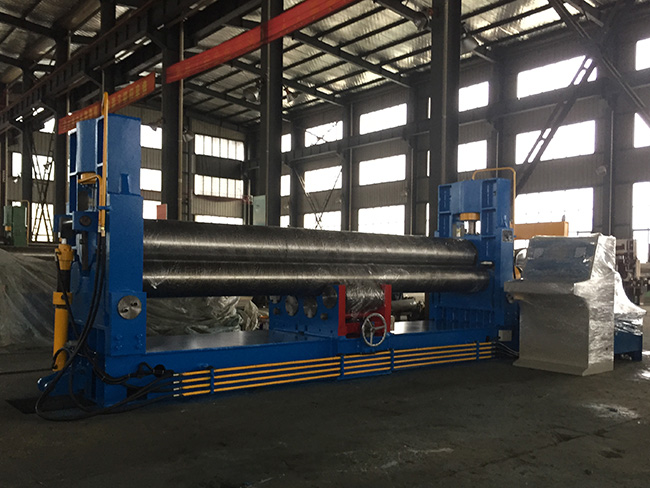

液壓三輥卷板機

液壓三輥卷板機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓升降；兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒嚙合，為卷制板材提供扭矩。本機床相比較機械對稱式卷板機速度快、效率高。

產品介紹

結構與特點：

該機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液壓傳動，兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒輪嚙合，為卷制板材提供扭矩。

技術參數：

規格型號	卷板大厚度mm	卷板大寬度mm	卷板屈服極限Mpa	卷板速度 m/min	滿載小直徑mm	上軸直徑mm	下軸直徑mm	兩下軸中心距mm	主電機 功率kw	電機功率 kw
W11-30*2000	30	2000	245	4	1200	360	290	480	22	7.5
W11-25*2500	25	2500	245	4	1200	370	300	480	22	7.5
W11-30*2500	30	2500	245	4	1200	420	360	550	30	11
W11-25*3000	25	3000	245	4	1200	430	370	550	30	11
W11-30*3000	30	3000	245	4	1200	450	390	600	30	11
W11-40*2500	40	2500	245	3.5	1400	500	400	600	37	15
W11-40*3000	40	3000	245	3.5	1600	540	440	600	45	18.5
W11-50*3000	50	300	245	3.5	2000	580	480	750	55	22
W11-60*3000	60	3000	245	3.5	2400	660	560	800	75	30
W11-70*3000	70	3000	245	3.5	2800	710	620	850	90	37
W11-80*3000	80	3000	245	3.5	3200	770	680	900	90	37
W11-90*3000	90	3000	245	3.5	3600	820	730	950	110	45
W11-100*3000	100	3000	245	3.5	4000	860	770	1000	110	45
W11-110*3000	110	3000	245	3.5	4400	900	810	1080	132	55
W11-120*3000	120	3000	245	3.5	4800	950	860	1160	132	55
