四輥卷板機的傳動系統全部設置在右機架的右側，機架及傳動部分設置在整體焊接底座上，構成機器的主體，卷板時上輥受到向上的卷制力發生向上的撓曲變形，正好與腰鼓形的中間部分抵消，使上輥基本趨于平直的狀態.這種方法在卷板機中應用較為廣泛，被多數設計者采用，該設計雖能起到一定的補償效果，但計算和制造比較困難，

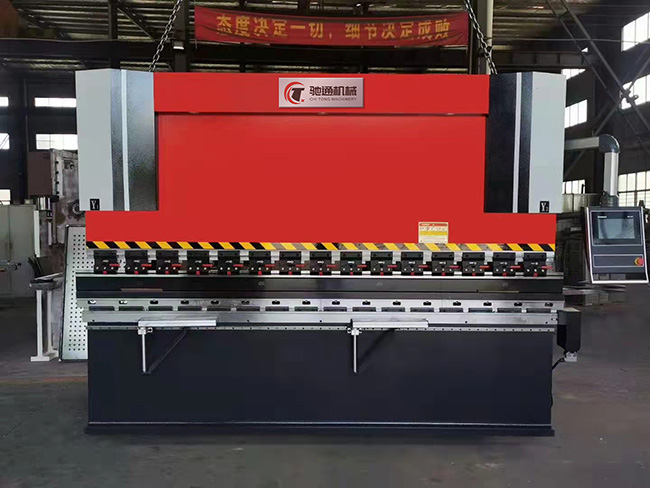

針對數控折彎機的結構特點和工作狀況， 確定了以下簡化原則：1. 對于明顯不會影響機身整體剛度、強度的部位，如螺釘孔、銷孔、圓角等予以簡化，忽略外側板和內側板上的一些用于吊裝方便和安裝其它裝置而做的小孔。 2. 將底板地腳螺栓固定視為剛度無限大，將地腳螺栓與地面看作固定約束。 &nbs

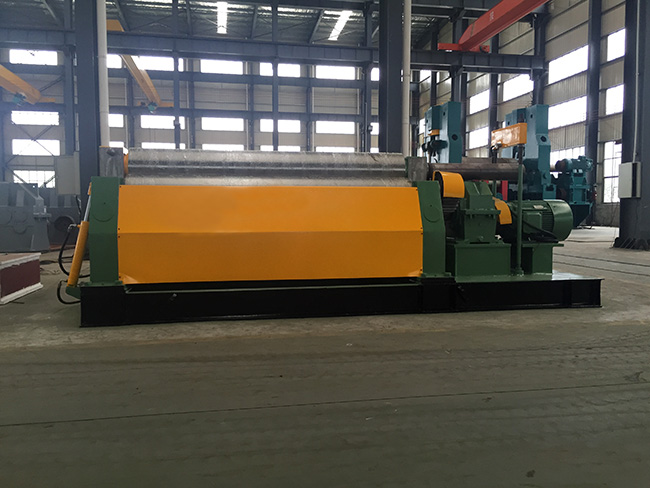

數控四輥卷板機該機結構型式四輥式，上輥為主傳動，通過減速機的輸出齒輪與上輥齒輪嚙合，為卷制板材提供扭矩；下輥作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，以便夾緊板材，為液壓傳動；在下輥的兩側設有側輥并沿著機架導軌作傾運動，通過絲桿絲母蝸輪蝸桿傳動；該機優點是板材端部預彎及卷圓可以在同

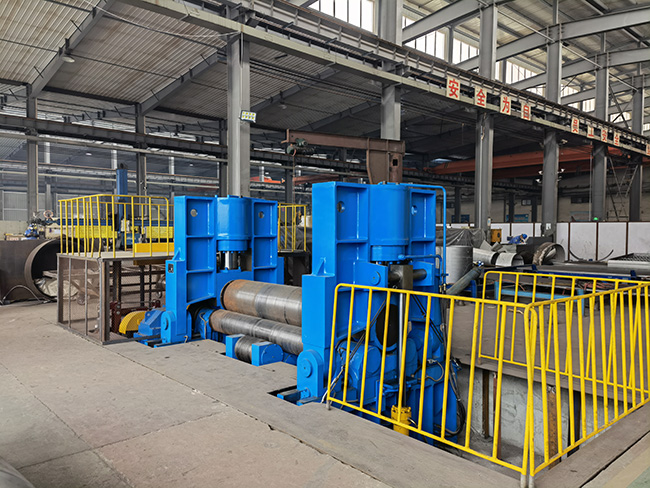

水平下調式卷板機性能特點： W11XNC系列水平下調式卷板機，三輥均為主動輥，上輥的升降和下輥的水平移動為液壓驅動，主油缸下置式，同步由計算機控制，同步精度±0.15mm。該設備結構緊湊，外形尺寸小，卷制制品精度高，特別使用于冷、熱卷卷板機。 液壓數控水平下調式卷板機，主要由上輥系

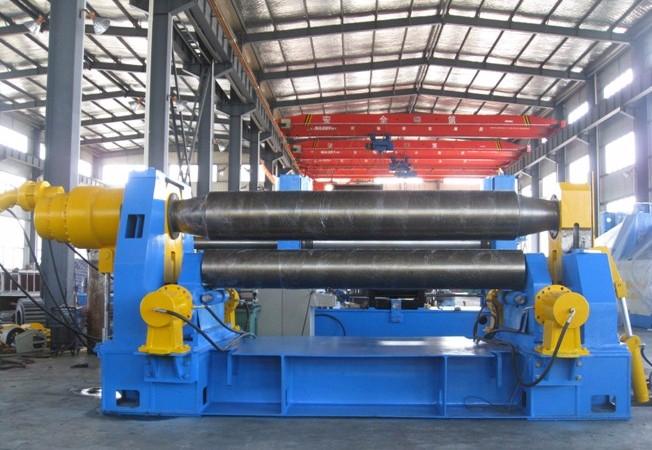

上輥萬能式卷板機結構形式： 該設備是利用三點成圓的原理，常溫狀態下金屬板材由平板卷制成弧形、筒形、錐形工件的專用設備。具有以下動作。 上工作輥垂直升降。動力：液壓油缸。作用：給板材施加壓力，使板材發生彎曲變形。 上工作輥水平移動。動力：電動機。作用：調整上、下工作輥之間的水平距離
